| विशेषताएँ | |
|---|---|
| अधिकतम. ब्लॉक की ऊंचाई | 500 मिमी |
| न्यूनतम. ब्लॉक की ऊंचाई | 40 मिमी |
| वैकल्पिक ब्लॉक ऊंचाई (न्यूनतम) | 30 मिमी |
| फूस का आकार | |
| मानक | 1.400 x 1.100 x 50 मिमी |
| विभिन्न फूस के आकार संभव हैं | |
| पिछला कंक्रीट हॉपर | |
| आयतन (ज्यामितीय) अधिकतम। | 2.400 ली |
| फेस मिक्स हॉपर | |
| आयतन (ज्यामितीय) अधिकतम। | 2.400 ली |
| ड्रॉ प्लेट या डोजिंग फ्लैप के साथ विभिन्न हॉपर निष्पादन बहु-रंग उत्पादन के लिए उपलब्ध हैं। |
|
| फीडिंग ऊंचाई को व्यक्तिगत रूप से समायोजित किया जा सकता है। | |
| मशीन वजन | |
| फेस मिक्स यूनिट और मोल्ड के साथ | ए.सी. 35,000 किग्रा |

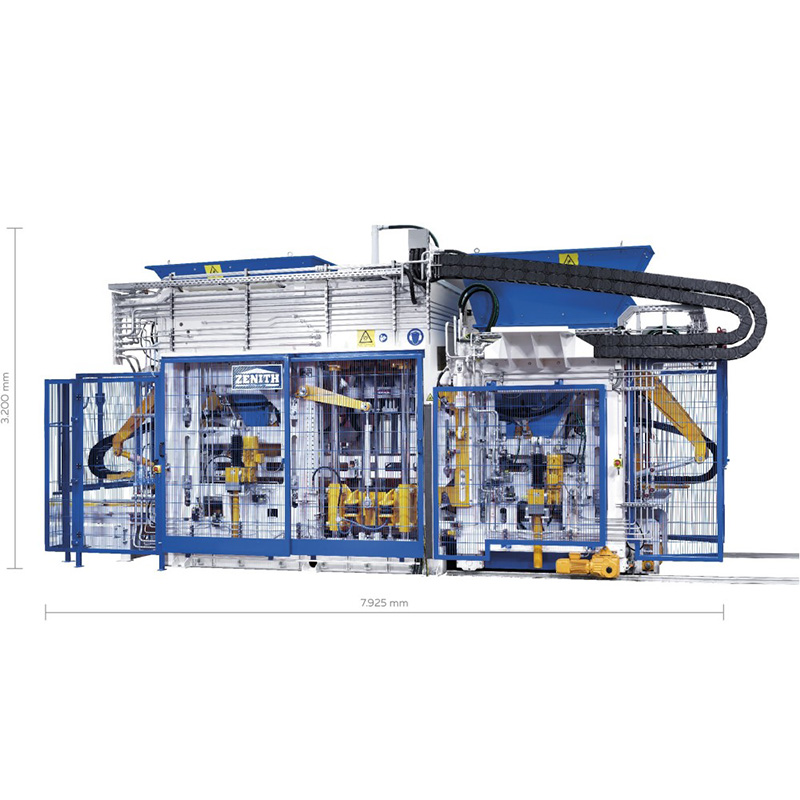

| मशीन का आयाम | |
| अधिकतम. फेस मिक्स यूनिट के साथ कुल लंबाई | 7.925 मिमी |
| अधिकतम. कुल ऊंचाई (परिवहन) | 3.200 मिमी |
| अधिकतम कुल चौड़ाई | 3.100 मिमी |
| कंपन प्रणाली | |
|---|---|
| वाइब्रेटिंग टेबल एक-भाग, अल्ट्रा-डायनामिक सर्वो कंपन के साथ आवृत्ति और आयाम नियंत्रण (केन्द्रापसारक बल अधिकतम) |
175 के.एन |
| 2 टैम्पर हेड वाइब्रेटर (केन्द्रापसारक बल अधिकतम) | 35 के.एन |
| जलगति विज्ञान | |
| क्षमता (कुल) | 560 एल/मिनट |
| ऑपरेशन का दबाव
पंप 1 मशीन पंप 2 टैम्पर हेड पंप 3 सेटिंग मोड |
180 बार 200 बार 200 बार |
| electrics | |
| कनेक्शन शक्ति (मानक) फेस मिक्स यूनिट स्थापित शक्ति के साथ |
सीए. 310 किलोवाट |
| कनेक्शन शक्ति | सीए. 160 किलोवाट |
| फ़्यूज़ सुरक्षा | 315ए |
| आपूर्ति लाइन | 4x 185mm² वैकल्पिक 2x 4x 70mm² |
| सिस्टम सीमेंस S7-1500, TIA-पोर्टल |
|

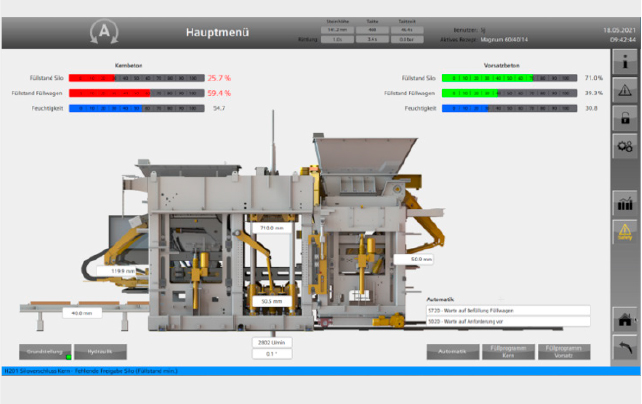

| टच पैनल के माध्यम से संचालन |
|
तकनीकी विवरण परिवर्तन के अधीन हैं - बिना किसी पूर्व सूचना के। दिखाए गए उपकरणों के चित्र केवल उदाहरण हैं। फ़ोटो में ग्राहक की मांग के अनुसार विकल्प शामिल हो सकते हैं।

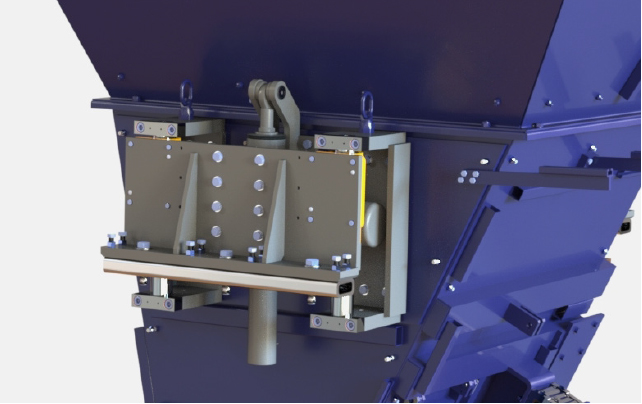

ऊंचाई समायोज्य बेस मिक्स हॉपर एक विशेष नवीनता है और इसे कंक्रीट उत्पादों की गुणवत्ता में उल्लेखनीय सुधार के लिए विकसित किया गया था। यह सामग्री प्रवाह को अनुकूलित करने में मदद करता है और सामग्री के समान वितरण का ख्याल रखता है। इसके अलावा, फ़ीड दराज में भरने की मात्रा को सटीक और उत्पाद-निर्भरता से समायोजित किया जा सकता है।

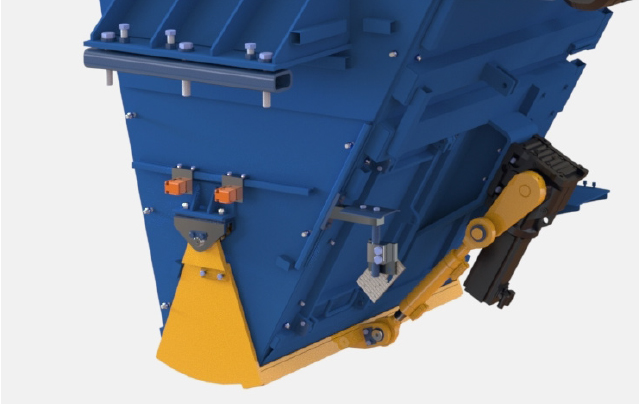

बेस और फेस मिक्स हॉपर के हॉपर फ्लैप सर्वो मोटर्स से सुसज्जित हैं। इससे खुलने और बंद होने का समय बेहद तेज हो जाता है। परिणाम बहुत अधिक सटीक खुराक है। इसका लाभ उत्पादन प्रक्रिया की बेहतर पुनरुत्पादकता है जो उच्च उत्पाद गुणवत्ता में और सुधार करती है।
मुख्य टैम्पर हेड सामान्य टैम्पर हेड की तुलना में उत्पादन के दौरान अधिक लचीलापन प्रदान करता है। रबर बफ़र्स की संख्या को स्वतंत्र रूप से चुना जा सकता है। इसके अलावा, मुख्य टैम्पर को अन्य निर्माताओं के कनेक्शन के अनुसार भी डिज़ाइन किया जा सकता है। ये नवाचार उत्पादन को अधिक सटीक और विश्वसनीय बनाते हैं।

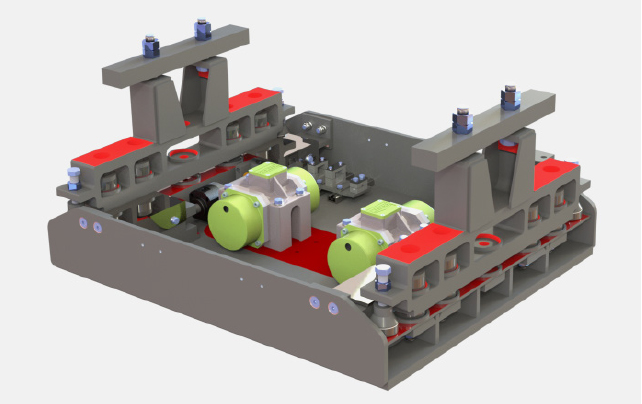

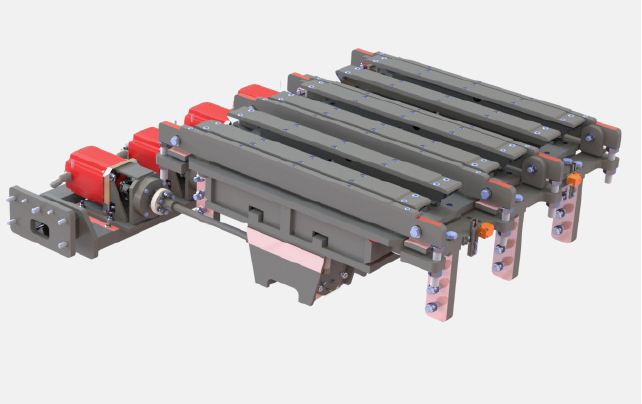

आरडब्ल्यूटीएच आचेन के सहयोग से एक-भाग वाली कंपन तालिका के साथ कंपन प्रणाली को और विकसित किया गया था। यह कंपन बलों के इष्टतम वितरण के कारण उच्च ऊर्जा दक्षता प्राप्त करता है। चूंकि यह प्रणाली तेल स्नान के बिना काम करती है और अतिरिक्त वायु शीतलन की आवश्यकता नहीं होती है, यह बहुत पर्यावरण-अनुकूल है और आसान रखरखाव की अनुमति देता है।

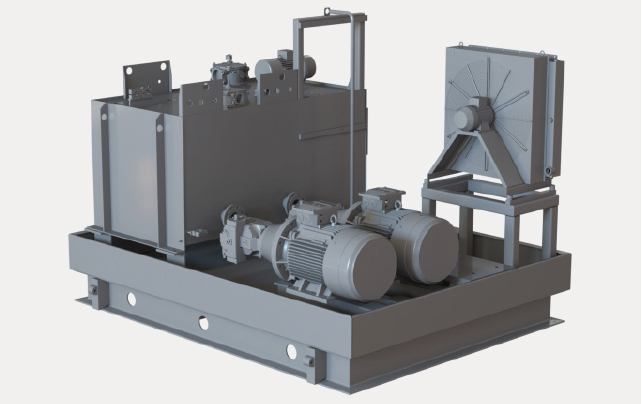

मशीन नियमित उत्पादन के दौरान त्वरित चक्र समय के लिए दो मुख्य पंपों (क्षमता 270l/मिनट) और दो दबाव संचायक के साथ काम करती है। पंप खराब होने की स्थिति में, उत्पादन रुकने से बचने के लिए मशीन को दूसरे पंप से संचालित किया जा सकता है। सेटिंग मोड के लिए अतिरिक्त पंप (क्षमता 20 लीटर/मिनट) संबंधित गतिविधियों के लिए गति की सुरक्षित सीमा की गारंटी देता है।
सभी मुख्य अक्षों (टैम्पर हेड, मोल्ड, फीड ड्रॉअर, फिलिंग ग्रेट) को टीआईए-पोर्टल में नियंत्रित अक्षों के रूप में डिज़ाइन किया गया है। इसलिए, बाहरी नियंत्रण इलेक्ट्रॉनिक्स आवश्यक नहीं हैं। यह प्रणाली सटीक और निरंतर स्थिति प्रदान करती है। उत्पादन प्रक्रिया में दोहराव की उच्च परिशुद्धता नॉनस्टॉप उत्पादन के दौरान लगातार उच्च उत्पाद गुणवत्ता की गारंटी देती है।
