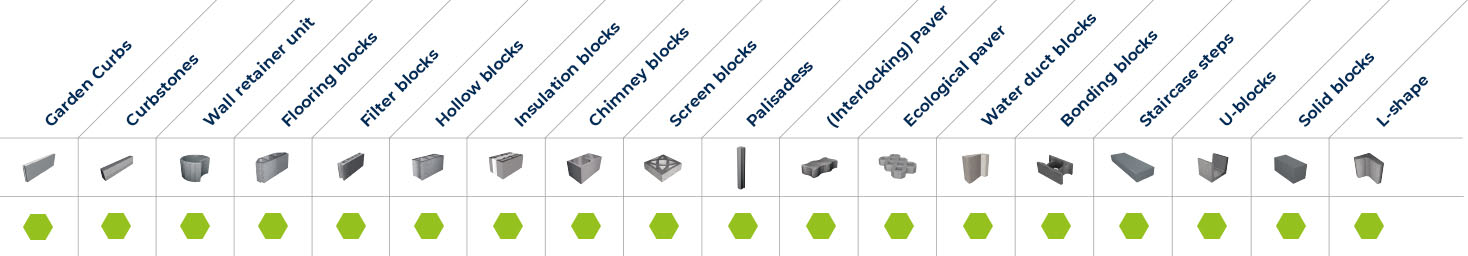

सिंगल पैलेट ब्लॉक मेकिंग मशीन एक ईंट बनाने वाली मशीन है जिसका उपयोग विशेष रूप से ब्लॉक के उत्पादन के लिए किया जाता है। सिंगल पैलेट ब्लॉक मेकिंग मशीन फ्लाई ऐश, रिवर रेत, बजरी, स्टोन पाउडर, अपशिष्ट सेरामसाइट स्लैग, स्लैग और अन्य सामग्रियों को गोद लेती है, सीमेंट की थोड़ी मात्रा जोड़ती है, और नई दीवार सामग्री ब्लॉक का उत्पादन करती है। इस प्रकार की गठन मशीन आमतौर पर हाइड्रोलिक गठन मोड को अपनाती है, और कंपन गठन भी हैं। सिंगल पैलेट ब्लॉक मेकिंग मशीन में मूक, स्थैतिक दबाव मोड, कोई शोर, उच्च आउटपुट, उच्च घनत्व, पैलेट रखरखाव की कोई आवश्यकता नहीं है, कम रखरखाव चक्र, कम जनशक्ति, काम करने वाले मैदान के लिए कोई विशेष आवश्यकताएं और उत्पादों की एक विस्तृत विविधता की कोई आवश्यकता नहीं है। सिंगल पैलेट ब्लॉक मेकिंग मशीन उच्च शक्ति वाले ब्लॉकों के उत्पादन के लिए उपयुक्त है, जैसे कि मानक ईंटें, जो आमतौर पर ऊपर और नीचे दबाकर और उत्पादन के दौरान दृढ़ता से हिलाने से पारंपरिक मिट्टी की ईंटों की तुलना में अधिक मजबूत होती हैं। इसके अलावा, अलग -अलग मोल्ड्स को बदलने से, मशीन विभिन्न आकृतियों और विनिर्देशों के ब्लॉक उत्पादों का भी उत्पादन कर सकती है, जैसे कि बाहरी दीवार ब्लॉक, इंटीरियर वॉल ब्लॉक, फ्लावर वॉल ब्लॉक, फर्श ब्लॉक, इनकमेंट ब्लॉक, इंटरलॉकिंग फुटपाथ ब्लॉक और कर्बस्टोन, आदि, जो व्यापक रूप से निर्माण क्षेत्रों में उपयोग किए जाते हैं जैसे कि भवन,
उत्पाद वीडियो
मुख्य प्रौद्योगिकी सुविधाएँ

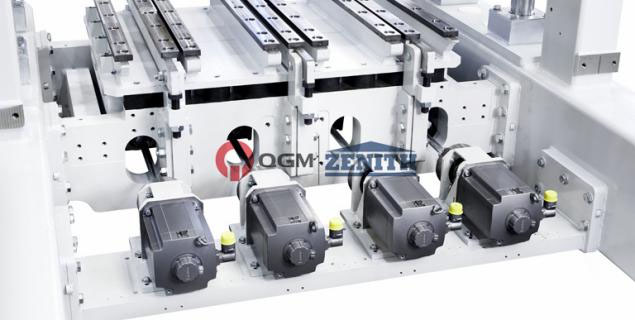

(1) अल्ट्रा-डायनामिक नामक उच्च गुणवत्ता वाले सर्वो संघनन प्रणाली बहुत उच्च संघनन और चरम गतिशीलता के लिए है। इसलिए यह शीर्ष-गुणवत्ता वाले उत्पादों के त्वरित और कुशल उत्पादन की गारंटी देता है। विशेष रूप से एक बड़ी मात्रा वाले उत्पादों के लिए और प्रीमियम उत्पादों के लिए भी, जो पूर्व और मध्यवर्ती कंपन के साथ उत्पादित होते हैं, यह कंपन प्रणाली कई फायदे प्रदान करती है। सिस्टम एक इको-फ्रेंडली और कम रखरखाव वाले उत्पादन का समर्थन करने वाले तेल स्नान के बिना काम करता है।

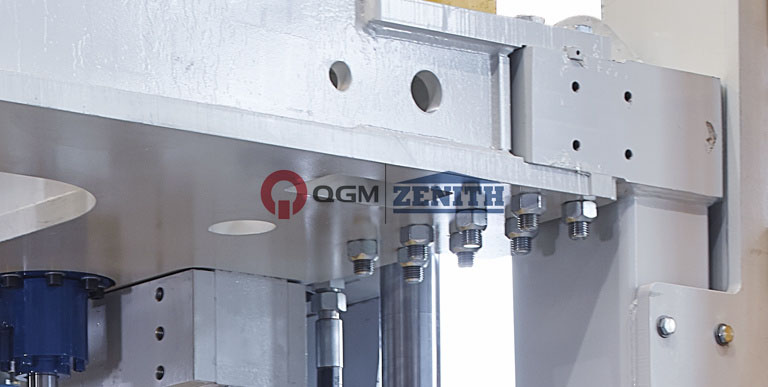

(2) कंपन तालिका, मोटर क्रॉस बीम और फ्रेम साइड पार्ट्स के लिए स्क्रू फिटिंग का उपयोग इस मशीन की एक विशेष विशेषता है। यह बाजार पर अद्वितीय है क्योंकि यह ग्राहक की उत्पादन स्थितियों के अनुकूल हो सकता है। खराब निर्माण प्रतिरोधी कनेक्शन और एक उत्कृष्ट स्थिरता के लिए भी प्रदान करता है।

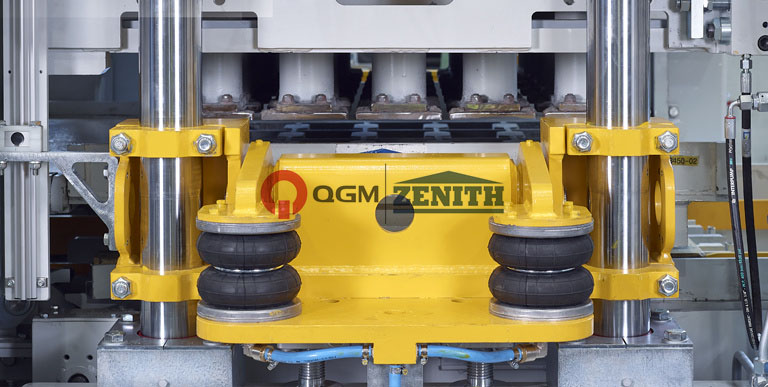

(3) वायवीय मोल्ड क्लैम्पिंग डिवाइस एक आसान मोल्ड परिवर्तन के लिए प्रदान करता है। मोल्ड को आगे के उपवास के बिना तैनात किया जाता है - उदा। बोल्ट - मोल्ड धारक पर। यह वायवीय रूप से संचालित क्लैम्पिंग लीवर द्वारा तय किया गया है। इष्टतम कंपन परिणाम और एक लंबा मोल्ड जीवन समय पूर्व और मुख्य कंपन के व्यक्तिगत समायोजन के लिए धन्यवाद प्राप्त किया जाता है। मोल्ड क्लैम्पिंग डिवाइस को अब अन्य मशीन और मोल्ड निर्माताओं के ढालने वाले फास्टनिंग सिस्टम के लिए अनुकूलित किया जा सकता है।

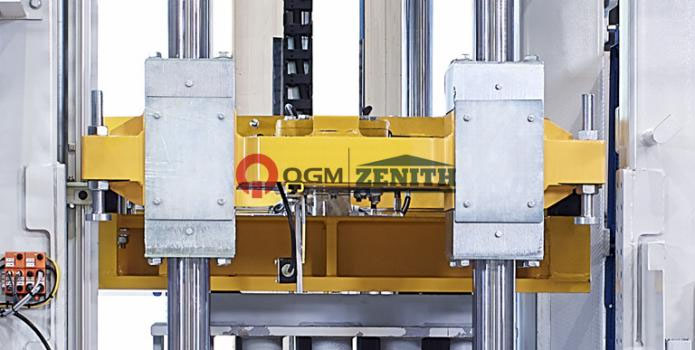

(४) मशीन जेनिथ १५००-२ के लिए एक नया ट्रैवर्स विकसित किया गया है जो स्तंभों को व्यक्तिगत रूप से साइड से हटाने की अनुमति देता है। यह नई सुविधा रखरखाव के काम के दौरान बहुत समय बचाती है और एक्सचेंज को बहुत अधिक सुरक्षित रूप से और कम प्रयास के साथ किया जा सकता है। कॉलम सहित इस विधानसभा की पूरी ज्यामिति पिछली मशीन जेनिथ 1500 के समान है। मौजूदा मशीनों पर इस नए ट्रैवर्स को फिर से बनाना संभव है।

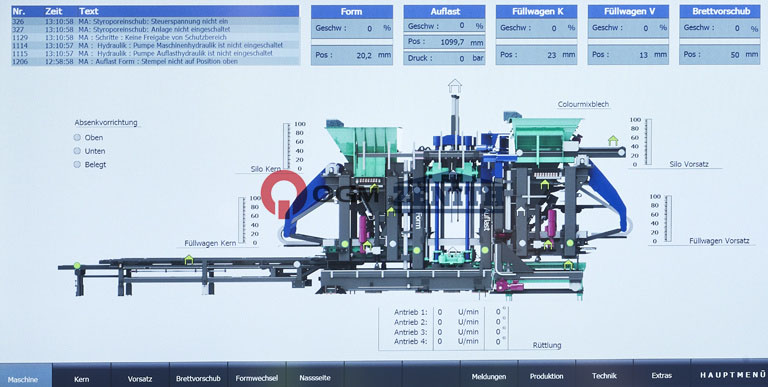

(५) आत्म-व्याख्यात्मक और अंतर्ज्ञान रूप से विज़ुअलाइज़ेशन अवधारणा मशीन संचालन के एक आसान सीखने के लिए गारंटी देता है। एक नया नैदानिक डिजाइन सबसे अच्छा समायोजन चुनने में ऑपरेटरों का समर्थन करता है। समय लेने वाली परेशानी की शूटिंग अब आवश्यक नहीं है और उत्पादन डाउनटाइम कम से कम हो जाता है। नवीनतम डेटाबेस तकनीक का उपयोग करके, सभी जानकारी दर्ज की जा सकती है, मूल्यांकन और संग्रहीत किया जा सकता है। यह डेटा पूरा प्लांट नेटवर्किंग के लिए कहीं भी उपलब्ध है।
तकनीकी डाटा
| जेनिथ 1500 सिंगल ब्लॉक मेकिंग मशीन का मूल कॉन्फ़िगरेशन | |
| अधिकतम। | 1,400 मिमी x 1,200 मिमी x14 मिमी |
| मोल्डिंग क्षेत्र | मोल्ड के लेआउट ड्राइंग के अनुसार |
| उत्पाद आकार | 50 मिमी - 500 मिमी |
| स्वचालित पुत्र कार के तकनीकी पैरामीटर | |
| अधिकतम। भार क्षमता | 15 किलो |
| अधिकतम। प्रति सम्मिलन रैक प्रति लोड क्षमता | डिजाइन के रूप में |
| मैक्स। लोड क्षमता प्रविष्टि रैक की हर दो परतें | डिजाइन के रूप में |
| समर्थन ब्रैकेट की चौड़ाई | 1,060 मिमी |
| सम्मिलन रैक की परतें | योजना के रूप में डिज़ाइन किया गया |
| सम्मिलन रैक की दूरी | डिजाइन के रूप में |
| मदर कार ड्राइविंग पावर | सीना 11kw |
| उत्पाद ऊंचाई | |
| अधिकतम। ऊंचाई | 500 मिमी |
| मिन। ऊंचाई | 30 मिमी |
| ढेर ऊँचाई | |
| अधिकतम। स्टैकिंग ऊंचाई (फूस सहित) | 1,800 मिमी |
| अधिकतम। उत्पादन क्षेत्र (मानक आकार के उत्पादन के तहत) | 1,350*1,050 मिमी |
| फूस का आकार (मानक) | 1,400*1,100 मिमी |
| स्टील प्लेट मोटाई | 14 मिमी |
| आधार सामग्री साइलो मात्रा | |
| पिगमेंट साइलो को छोड़कर | 1,500L |
| मशीन ऊंचाई | |
| पिगमेंट डिवाइस को छोड़कर | 35t |
| फूस का कन्वेयर | 1.6t |
| पनडुब्बी युक्ति | 3.2T |
| मशीन आकार | |
| अधिकतम। कुल लंबाई | 8,250 मिमी |
| अधिकतम। कुल ऊंचाई | 4,650 मिमी |
| अधिकतम। कुल चौड़ाई | 3,150 मिमी |
| मशीन तकनीकी पैरामीटर/ ऊर्जा खपत | |
| कंपन तंत्र | सर्वो कंपन तंत्र |
| कंपन तालिका | अधिकतम: 175KN, 60 हर्ट्ज |
| शीर्ष कंपन | अधिकतम: 32KN |
| हाइड्रोलिक दबाव | |
| कुल प्रवाह | 540L/ मिनट |
| परिचालन दाब | 180 बार |
| अधिकतम। शक्ति | 140 kW |
| नियंत्रण प्रणाली | सीमेंस S7-1500, टच स्क्रीन कंसोल |
उत्पादन क्षमता
| ब्लॉक प्रकार | आयाम (मिमी) | चित्र | Qty/Cycle | समय चक्र | उत्पादन क्षमता (प्रति 8hs) |
| खोखला ब्लॉक | 400*200*200 |
|
15 | 15 | 28,800 पीसी |
| आयताकार | 200*100*60 |
|
60 | 14 | 2,419m2 |
| आयताकार (फेसमिक्स के बिना) | 200*100*60 |
|
60 | 11s | 3,110m2 |
| कर्कट | 150*1000*300 |
|
6 | २० | 8,640 पीसी |
