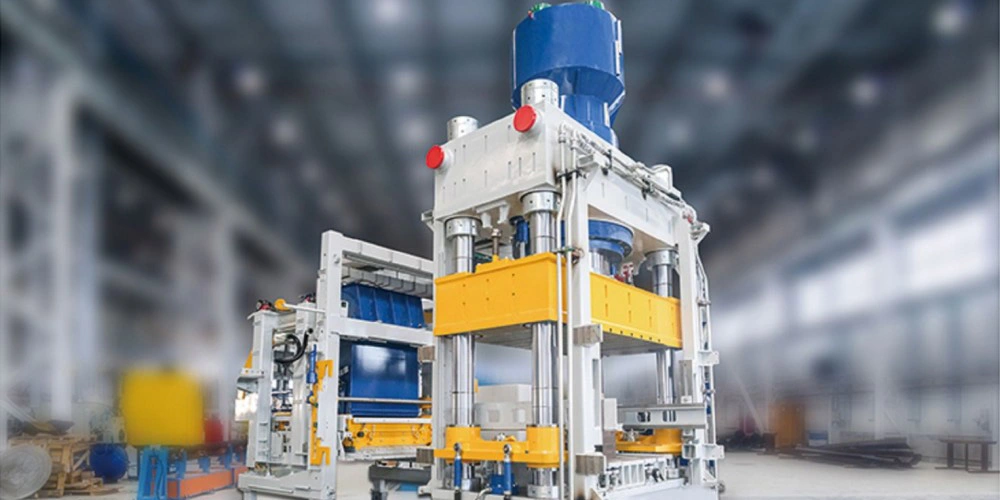

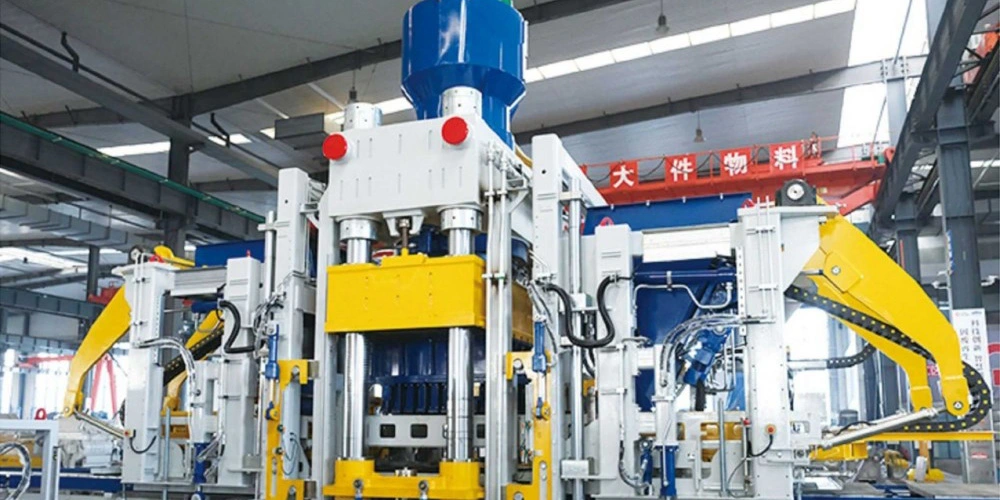

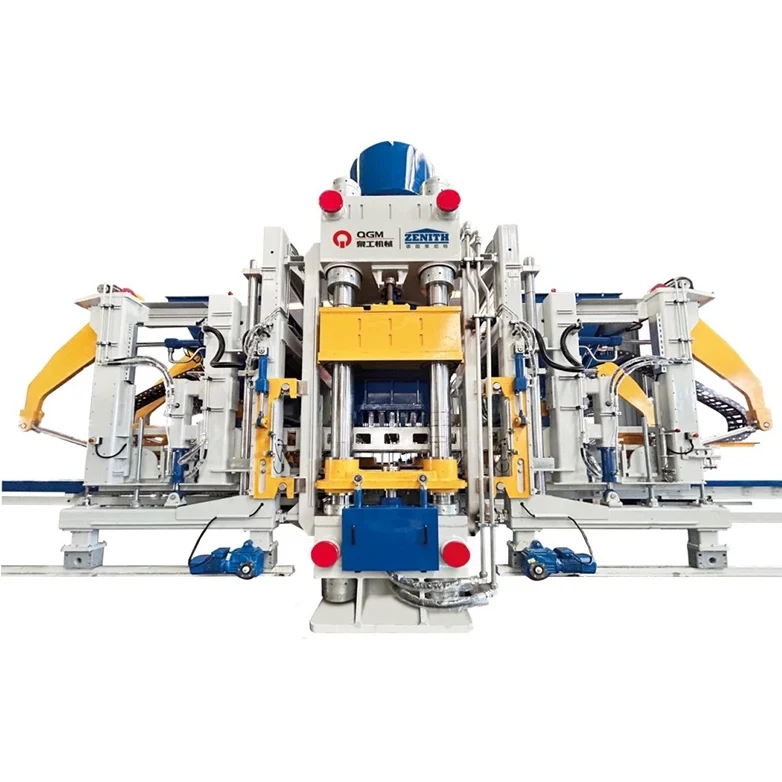

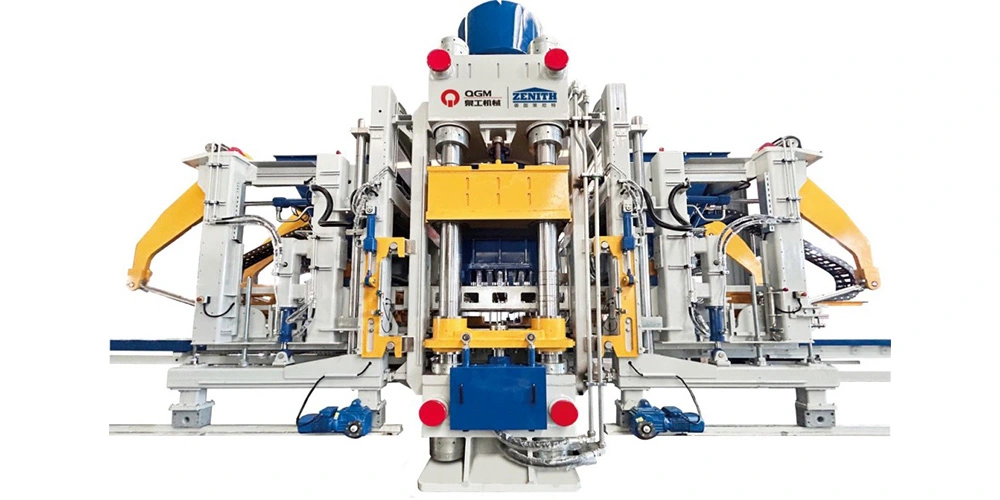

एक एकीकृत मैकेनिकल, हाइड्रोलिक और इलेक्ट्रिकल आर्किटेक्चर के आसपास निर्मित, वीपी श्रृंखला एक उच्च शक्ति मशीन फ्रेम, बड़े टन भार वाली हाइड्रोलिक प्रेसिंग, सर्वो कंपन और बुद्धिमान स्वचालन को जोड़ती है। स्थिर संचालन और सुसंगत प्रदर्शन का समर्थन करने के लिए प्रमुख प्रणालियों में अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त घटकों का उपयोग किया जाता है।
तीन दबाव-बल विन्यासों - 600, 900 और 1,500 टन - के साथ ZN-VP श्रृंखला विभिन्न उत्पादन आवश्यकताओं और उत्पाद विशिष्टताओं के साथ कंक्रीट उत्पाद निर्माताओं के लिए एक स्केलेबल समाधान प्रदान करती है।
मशीन विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जहां दबाव बनाना, सामग्री अनुकूलनशीलता और उत्पाद लचीलापन महत्वपूर्ण हैं। चयनित मॉडल, मोल्ड कॉन्फ़िगरेशन और उत्पादन सेटअप के आधार पर, मशीन निर्माण कर सकती है:
●मानक कंक्रीट ब्लॉक
●खोखले ब्लॉक
●पविंग ब्लॉक
●कर्बस्टोन
●पत्थर जैसे दिखने वाले कंक्रीट उत्पाद
●भूदृश्य उत्पाद
●जल-संरक्षण ढलान-संरक्षण ब्लॉक
●दीवार और सजावटी कंक्रीट उत्पाद
ZN-VP श्रृंखला निर्माण अपशिष्ट, धातुकर्म ठोस अपशिष्ट, खदान अवशेष, पत्थर पाउडर, कीचड़ और रेत-धोने वाली मिट्टी सहित विभिन्न बारीक और ठोस-अपशिष्ट-आधारित कच्चे माल के उपयोग का भी समर्थन करती है, जो उपयुक्त सामग्री की तैयारी और मिश्रण डिजाइन के अधीन है।
यह ZN-VP श्रृंखला को ठोस अपशिष्ट पुनर्चक्रण और मूल्य वर्धित कंक्रीट उत्पादों पर केंद्रित कंक्रीट ब्लॉक उत्पादन परियोजनाओं के लिए एक उपयुक्त विकल्प बनाता है।
| नमूना | ZN600VP | ZN900VP | ZN1500VP |
| उत्पाद की ऊंचाई | 40-200 मिमी अनुकूलन योग्य; ऑर्डर करते समय निर्दिष्ट करें | 40-200 मिमी अनुकूलन योग्य; ऑर्डर करते समय निर्दिष्ट करें | 40-200 मिमी अनुकूलन योग्य; ऑर्डर करते समय निर्दिष्ट करें |
| फूस का आकार | 1200*870मिमी | 1200*1150 मिमी | 1400*1200मिमी |
| मुख्य दबाव बल | 600टी | 900टी | 1500टी |
| मुख्य सिलेंडर व्यास | φ500मिमी | φ600मिमी | φ800मिमी |
| मशीन का वजन (आधार सामग्री + फेस मिक्स + हाइड्रोलिक सिस्टम) | लगभग। 61टी | लगभग। 66टी | लगभग। 80टी |
| हाइड्रोलिक पावर | 75 किवॉ | 90 किलोवाट | 110 किलोवाट |
| मशीन आयाम (एल × एच × डब्ल्यू) | लगभग 6900x5600x2800 मिमी | लगभग 7200x5600x2800 मिमी | लगभग 8500x6000x3300 मिमी |
| मानक कंक्रीट ब्लॉक240*115*53मिमी | 42 पीसी./मोल्ड | 52 पीसी/मोल्ड | 64 पीसी./मोल्ड |
| फ़र्श ब्लॉक200*100*60मिमी | 30 पीसी/मोल्ड | 40 पीसी/मोल्ड | 48 पीसी./मोल्ड |
| स्टोन-लुक कंक्रीट उत्पाद600*300*80मिमी | 3 पीसी./मोल्ड | 3 पीसी./मोल्ड | 6 पीसी./मोल्ड |
| खोखला ब्लॉक390*190*190मिमी | 10 पीसी/मोल्ड | 10 पीसी/मोल्ड | 12पीसी./मोल्ड |
मुख्य मशीन फ्रेम विशेष आकार के स्टील अनुभागों से निर्मित होता है और इसमें पेटेंट संरचनात्मक डिजाइन तकनीक शामिल होती है।
वेल्डेड फ्रेम संरचनात्मक स्थिरता में सुधार के लिए कंपन तनाव-राहत उपचार से गुजरता है। बड़े-व्यास वाले कॉलम मोल्ड बंद करने के दौरान समर्थन और मार्गदर्शन प्रदान करते हैं, जिससे गठन प्रक्रिया के दौरान सटीक मोल्ड स्थिति बनाए रखने में मदद मिलती है।
डिमोल्डिंग प्रणाली मोल्ड रिलीज़ को समन्वित करने और लगातार उत्पाद निर्माण का समर्थन करने के लिए यांत्रिक सिंक्रनाइज़ेशन को अपनाती है।
उच्च दबाव वाले कंक्रीट ब्लॉक उत्पादन के लिए, स्थिर मोल्ड गति और दोहराने योग्य गठन की स्थिति को बनाए रखने के लिए एक कठोर मशीन संरचना आवश्यक है।
हाइड्रोलिक फॉर्मिंग सिस्टम ZN-VP श्रृंखला की परिभाषित विशेषताओं में से एक है।
तीन मॉडल क्रमशः 600, 900 और 1,500 टन की अधिकतम मुख्य दबाव शक्ति प्रदान करते हैं। बड़े-व्यास वाले मुख्य सिलेंडर उच्च दबाव वाले कंक्रीट उत्पाद उत्पादन के लिए आवश्यक गठन बल उत्पन्न करते हैं।

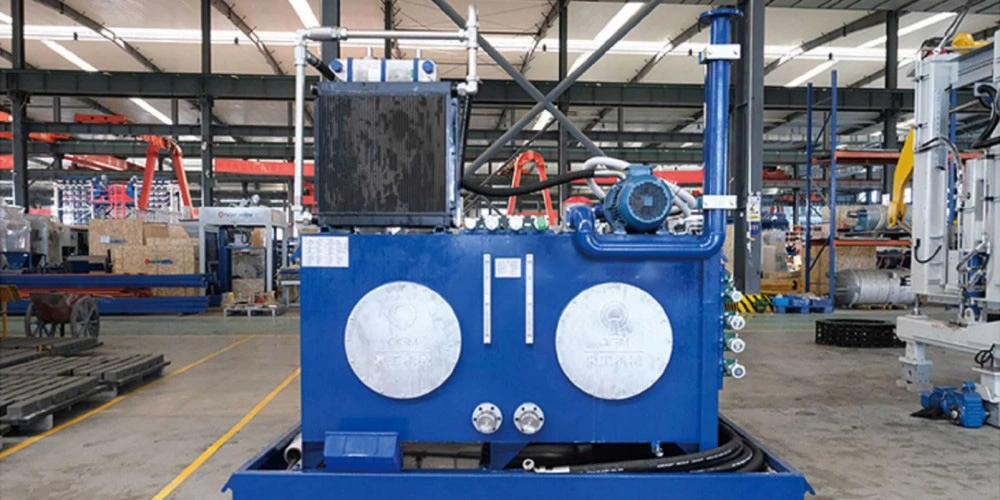

हाइड्रोलिक प्रणाली के भीतर अंतर्राष्ट्रीय ब्रांड के हाइड्रोलिक पंप और वाल्व का उपयोग किया जाता है। दबाने की गति, दबाव और स्ट्रोक को उत्पाद और प्रक्रिया आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
यह विभिन्न उत्पाद प्रकारों और सामग्री विशेषताओं के लिए निर्माण प्रक्रिया को कॉन्फ़िगर करने की अनुमति देता है।
उच्च दबाव हाइड्रोलिक कॉन्फ़िगरेशन विशेष रूप से घने कंक्रीट उत्पादों का उत्पादन करने वाले या महीन पाउडर और ठोस-अपशिष्ट-व्युत्पन्न सामग्री वाले मिश्रण के साथ काम करने वाले निर्माताओं के लिए प्रासंगिक है।
ZN-VP श्रृंखला में उन्नत जर्मन सर्वो कंपन तकनीक शामिल है।
सर्वो मोटर्स कंपन मापदंडों की तीव्र प्रतिक्रिया और सटीक नियंत्रण प्रदान करते हैं, जिससे उत्तेजना बल और कंपन प्रदर्शन को उत्पादन आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
निश्चित कंपन नियंत्रण की तुलना में, विभिन्न उत्पाद प्रकारों और सामग्री फॉर्मूलेशन के बीच स्विच करते समय सर्वो तकनीक अधिक लचीलापन प्रदान करती है।
नियंत्रित कंपन प्रक्रिया कंक्रीट संघनन का समर्थन करती है और लगातार उत्पाद बनाने की स्थिति बनाए रखने में मदद करती है।
सर्वो कंपन कंक्रीट ब्लॉक बनाने की तकनीक विशेष रूप से मूल्यवान होती है जब एक उत्पादन लाइन को एक ही मानकीकृत उत्पाद को लगातार चलाने के बजाय कई उत्पाद विशिष्टताओं को समायोजित करने की आवश्यकता होती है।

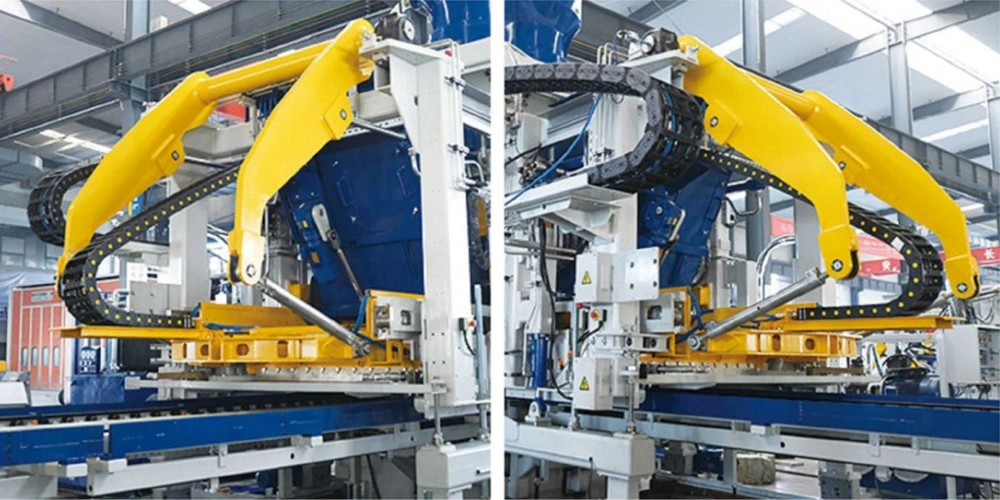

सामग्री फीडिंग प्रणाली लगातार सामग्री वितरण के लिए एक मजबूत स्विंग-आर्म कॉन्फ़िगरेशन का उपयोग करती है।
बड़े-व्यास वाले गाइड पहिये फीडिंग कैरिज की सुचारू गति का समर्थन करते हैं, जबकि रखरखाव को सरल बनाने के लिए मुख्य संपर्क सतहों पर बदली जाने योग्य घिसाव वाली प्लेटें स्थापित की जाती हैं।
फीडिंग प्लेटफ़ॉर्म बदली जाने योग्य घिसे-पिटे घटकों का भी उपयोग करता है। हाइड्रोलिक लॉकिंग निरीक्षण, सफाई और रखरखाव कार्यों के दौरान फीडिंग सेक्शन को खोलने और सुरक्षित करने की अनुमति देती है।
यह डिज़ाइन घिसे हुए हिस्सों तक आसान पहुंच प्रदान करता है और नियमित सेवा कार्य की जटिलता को कम करने में मदद करता है।
ZN-VP श्रृंखला दो निर्माण तंत्रों को जोड़ती है: उच्च दबाव स्थैतिक दबाव + सर्वो कंपन।
हाइड्रोलिक प्रणाली मुख्य गठन बल प्रदान करती है, जबकि कंपन प्रणाली मोल्डिंग के दौरान सामग्री संघनन में सहायता करती है।
मूल तकनीकी विन्यास के अनुसार, सिस्टम संबंधित मॉडलों पर 900 या 1,500 टन तक मुख्य दबाव बल और 120 kN कंपन बल प्रदान करता है।
संयुक्त प्रौद्योगिकी का उद्देश्य मोटे ठोस-अपशिष्ट सामग्री और अल्ट्राफाइन पाउडर सामग्री दोनों का उपयोग करके शुष्क-प्रक्रिया कंक्रीट उत्पादों की निर्माण आवश्यकताओं को संबोधित करना है।
इसे निम्नलिखित के उत्पादन पर लागू किया जा सकता है:
●पत्थर जैसे दिखने वाले कंक्रीट पेवर्स
●पारगम्य फ़र्श उत्पाद
●कर्बस्टोन
●पारंपरिक कंक्रीट ब्लॉक
●भूदृश्य कंक्रीट उत्पाद
●अन्य अनुकूलित कंक्रीट उत्पाद
उन परियोजनाओं के लिए जिनमें उत्पाद विविधता और सामग्री लचीलेपन दोनों की आवश्यकता होती है, संयुक्त दबाव-और-कंपन कॉन्फ़िगरेशन पारंपरिक स्थैतिक-दबाव या कंपन-केवल बनाने वाली प्रणालियों का एक विकल्प प्रदान करता है।

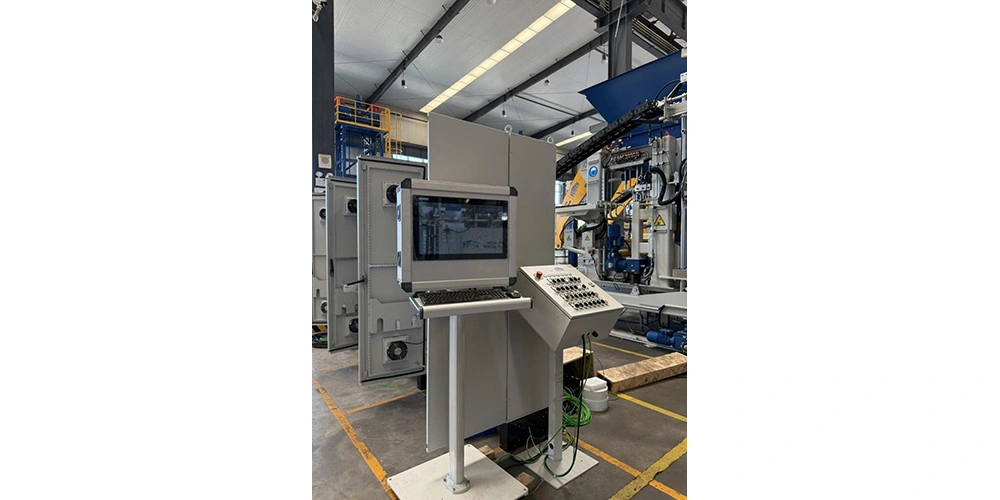

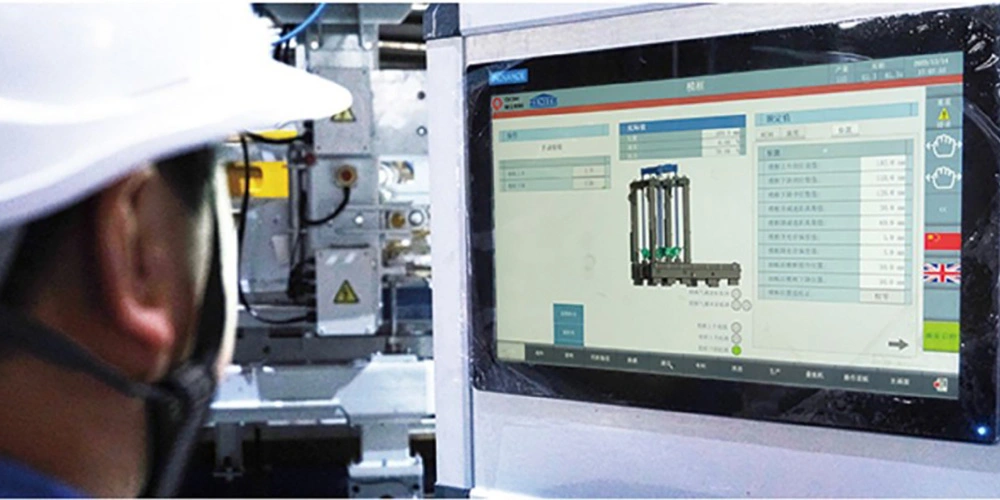

ZN-VP श्रृंखला एक दृश्य मानव-मशीन इंटरफ़ेस के साथ जर्मन स्वचालन तकनीक को एकीकृत करती है।
नियंत्रण प्रणाली मशीन की निर्माण प्रक्रियाओं का समन्वय करती है जबकि ऑपरेटरों को उत्पादन प्रबंधन के लिए एक स्पष्ट इंटरफ़ेस प्रदान करती है।
प्रमुख कार्यों में शामिल हैं:
●उत्पादन नुस्खा प्रबंधन
●ऑपरेटिंग पैरामीटर प्रबंधन
●उपकरण स्थिति की निगरानी
●उत्पादन डेटा संग्रह
●मशीन संचालन नियंत्रण
●विज़ुअलाइज़्ड उपकरण जानकारी
अनावश्यक मैन्युअल हस्तक्षेप को कम करके, एकीकृत नियंत्रण आर्किटेक्चर ऑपरेटरों को उत्पादन मापदंडों को अधिक लगातार प्रबंधित करने में मदद करता है।

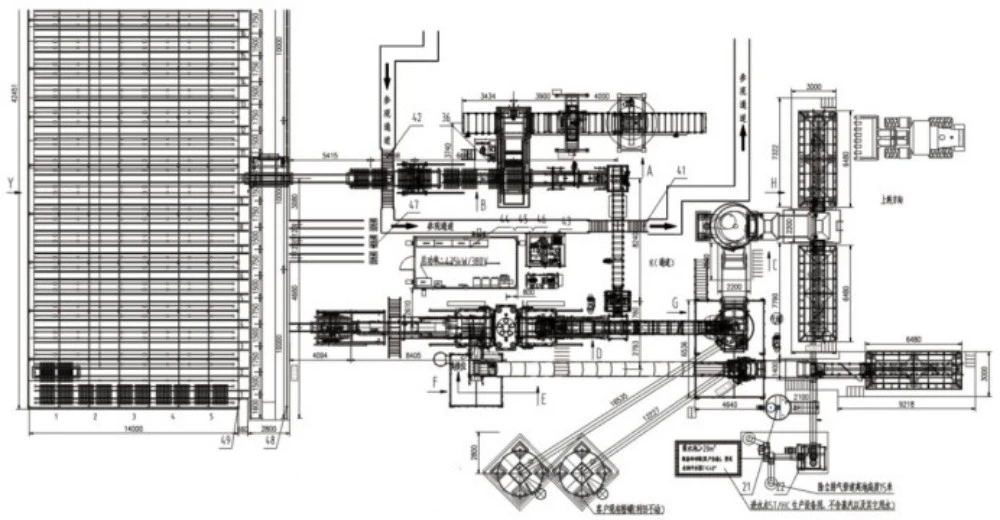

स्वचालित कंक्रीट ब्लॉक उत्पादन लाइनों के लिए, केंद्रीकृत नियंत्रण ब्लॉक मशीन और अपस्ट्रीम या डाउनस्ट्रीम उपकरण के बीच एक स्पष्ट इंटरफ़ेस भी प्रदान करता है।

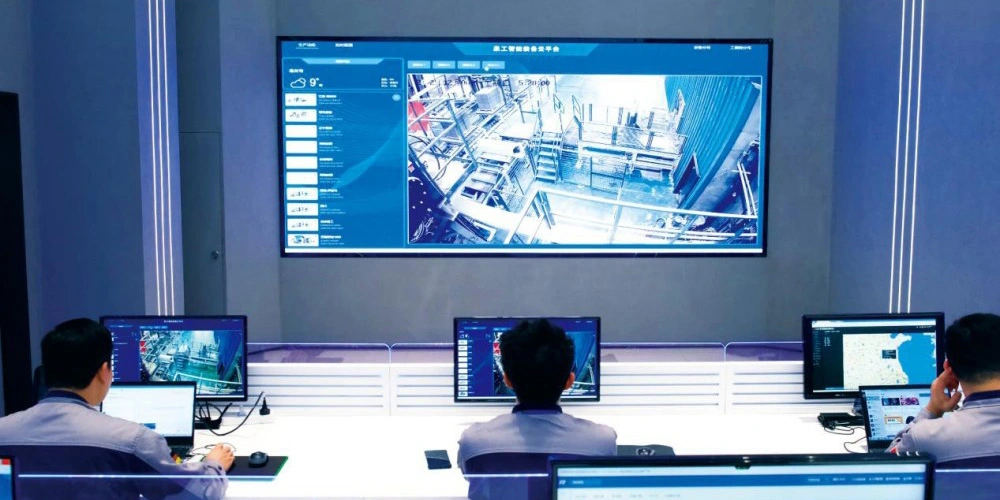

क्यूजीएम इंटेलिजेंट इक्विपमेंट क्लाउड सर्विस प्लेटफॉर्म स्थानीय नियंत्रण कैबिनेट से परे मशीन प्रबंधन का विस्तार करता है।
प्लेटफ़ॉर्म उपकरण संचालन जानकारी और उपयोग पैटर्न को इकट्ठा करने और विश्लेषण करने के लिए क्लाउड कंप्यूटिंग, डेटा संचार, उपकरण मॉडलिंग, कृत्रिम बुद्धिमत्ता, फ़ज़ी न्यूरल नेटवर्क और बड़ी डेटा प्रौद्योगिकियों को एकीकृत करता है।
सिस्टम कॉन्फ़िगरेशन और प्राधिकरण के आधार पर, प्लेटफ़ॉर्म समर्थन करता है:
●ऑनलाइन उपकरण निगरानी
●दूरस्थ उपकरण नियंत्रण
●दूरस्थ तकनीकी सहायता
●पूर्वानुमानित दोष का पता लगाना
●दोष निदान
●उपकरण स्वास्थ्य मूल्यांकन
●स्वचालित संचालन रिपोर्ट
●उपकरण डेटा विश्लेषण
यह ब्लॉक बनाने वाली मशीन और क्लाउड-आधारित सेवा कार्यों के बीच एक डिजिटल कनेक्शन बनाता है।
विदेशी ब्लॉक निर्माताओं के लिए, क्लाउड-आधारित उपकरण निगरानी समर्थन की एक अतिरिक्त परत प्रदान कर सकती है जब उत्पादन उपकरण निर्माता के तकनीकी सेवा केंद्र से दूर स्थित हो।
क्यूजीएम का बुद्धिमान उपकरण और क्लाउड-सेवा दृष्टिकोण डिजिटल रूप से जुड़े ब्लॉक-बनाने वाले उपकरण और बुद्धिमान उत्पादन प्रणालियों के व्यापक विकास के अनुरूप है।

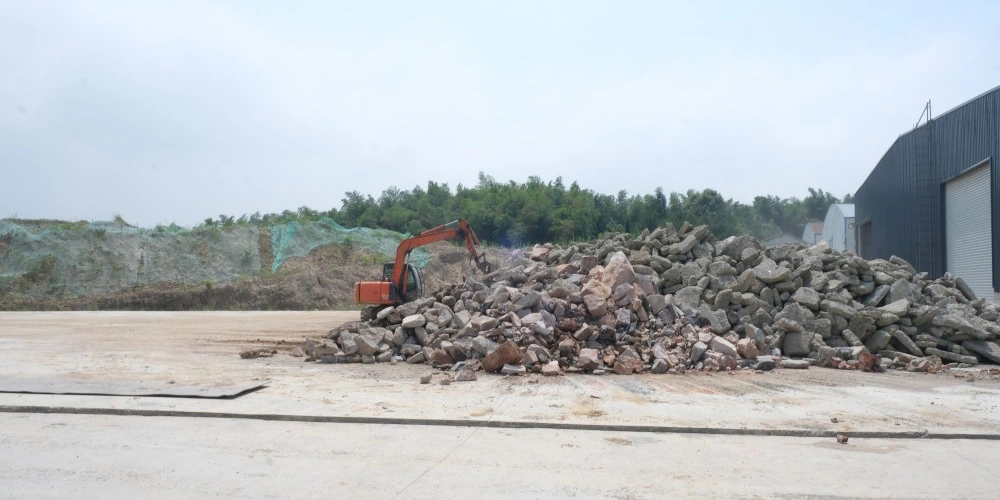

ZN-VP श्रृंखला की प्रमुख अनुप्रयोग विशेषताओं में से एक विभिन्न कच्चे माल के लिए इसकी अनुकूलन क्षमता है।
सामग्री के गुणों, प्रीप्रोसेसिंग और मिश्रण डिज़ाइन के आधार पर, मशीन का उपयोग सामग्री के साथ किया जा सकता है जैसे:
ठोस अपशिष्ट पदार्थ
●निर्माण अपशिष्ट
●धातुकर्म ठोस अपशिष्ट
●मेरी पूँछें
●पत्थर का चूर्ण
●कीचड़
●रेत धोने वाली मिट्टी
वास्तविक सामग्री अनुपात और सूत्रीकरण स्थानीय रूप से उपलब्ध सामग्रियों के भौतिक और रासायनिक गुणों के अनुसार निर्धारित किया जाना चाहिए।
कंक्रीट उत्पाद
मशीन को निम्न के उत्पादन के लिए कॉन्फ़िगर किया जा सकता है:
●मानक कंक्रीट ब्लॉक
●खोखले ब्लॉक
●पविंग ब्लॉक
●पारगम्य पेवर्स
●कर्बस्टोन
●पत्थर जैसे दिखने वाले कंक्रीट उत्पाद
●भूदृश्य उत्पाद
●ढलान-संरक्षण ब्लॉक
●दीवार सजावटी कंक्रीट उत्पाद
यह ZN-VP श्रृंखला को ठोस अपशिष्ट पुनर्चक्रण परियोजनाओं के लिए प्रासंगिक बनाता है जहां उद्देश्य उचित रूप से संसाधित अपशिष्ट पदार्थों को विपणन योग्य कंक्रीट उत्पादों में बदलना है।
ZN600VP, ZN900VP और ZN1500VP एक ही हाइड्रोलिक फॉर्मिंग अवधारणा के भीतर तीन अलग-अलग उपकरण कॉन्फ़िगरेशन प्रदान करते हैं।
उपयुक्त मॉडल का चयन निम्नलिखित कारकों पर निर्भर करता है:
●आवश्यक दबाव बल
●पैलेट आयाम
●उत्पाद का आकार
●उत्पाद रेंज
●कच्चे माल की विशेषताएँ
●मोल्ड कॉन्फ़िगरेशन
●आवश्यक उत्पादन पैमाना
●उपलब्ध संयंत्र स्थान
●संपूर्ण लाइन कॉन्फ़िगरेशन
